MERLIN GERIN / Gamme UD 09
Détecteur ionique de Fumées conventionnel

---

L'appareil ci-contre fait partie de la famille des détecteurs automatiques d'incendie MERLIN GERIN UD 09. Cette première génération de produits fabriqués par UNIVERSAL DET a été commercialisée avant 1993.
Ces produits ne sont plus disponibles mais les anciens détecteurs ioniques peuvent encore être utilisés et même reconditionnés pour la maintenance d'installations existantes et ce, jusqu'au 31 Décembre 2017.

Un détecteur automatique d'incendie reconditionné bénéficie des mêmes traitements, contrôles et tests qu'un appareil neuf par rapport auquel il retrouve ainsi les mêmes caractéristiques mécaniques et électriques.
Admis à la norme NF RECONDITIONNEMENT, un détecteur automatique d'incendie reconditionné permet au SSI de retrouver le même niveau de performance que celui procuré par un appareil neuf, et pour la même durée de service.

Détecteur MERLIN GERIN UD 09, Référence : 57020
Utilisable sur les centrales incendie MERLIN GERIN :
      • TS1, de 2 à 32 boucles, détecteurs montés d'origine,
      • ISIS TS 106, 112 et 124, de 6 à 24 boucles
(Nous consulter pour association avec d'autres centrales incendie.)

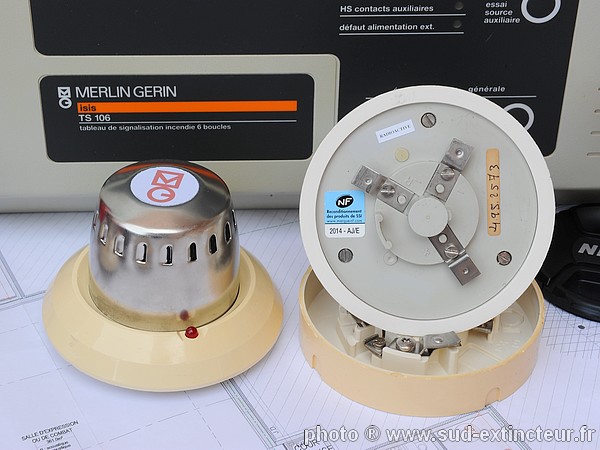

Photo ci-contre : détecteur ionique UD90 reconditionné et admis à la norme NF RECONDITIONNEMENT 2014.

MERLIN GERIN ISIS TS 106
Tableau de Signalisation de Type 1, conventionnel

---

Les tableaux de signalisation incendie ISIS TS 106, 112 et 124 (de 2 à 24 boucles) sont spécialement étudiés pour la protection des personnes dans les établissements recevant du public (ERP).

Photo ci-contre :
•   à droite : centrale MERLIN GERIN isis TS 106, 6 boucles,
fabriquée en 1996,
•   à gauche : centrale MERLIN GERIN TDI 104, 4 boucles,
fabriquée en 1998. Les détecteurs automatiques d'incendie de la série UD 09 ne sont pas associables aux tableaux de la gamme TDI.
Voir le lien "Tableau des associativités").

Notes et précautions d'emploi destinées aux détenteurs de ce type d'appareil :

Caractéristiques de la source : Américium 241,
Période : 432 ans, Activité : 0,9 µCi ou 33,30 KBq (Kilobecquerel).

Ce DFCI (Détecteur de Fumée à Chambre à Ionisation) contient une source radioactive de très faible activité. Dans les conditions normales d'utilisation, il n'y a aucun danger pour les personnes et aucun risque pour l'environnement.
Il est strictement interdit de démonter ce détecteur, d'en extraire les sources ou de le jeter aux déchets.

Selon la réglementation en vigueur, il est interdit de détenir un stock de détecteurs dont le total de l'activité est supérieur à 5 MBq (Mégabecquerel), ce qui équivaudrait approximativement à 150 détecteurs ioniques UD 09.
Les détecteurs ionique demandent une maintenance particulière et régulière. Lorsqu'ils ne sont plus utilisés, ces appareils doivent nous être retournés en vue de leur démantèlement par un organisme spécialisé et agréé par l'Union Européenne.
Cette opération est simple mais elle a un coût.
Renseignez-vous.

MERLIN GERIN UD 09
DFCI : Détecteur de Fumée à Chambre à Ionisation

---

ATTENTION !
Il est strictement interdit de démonter la chambre à ionisation d'un détecteur de fumées.
Risque d'irradiation.

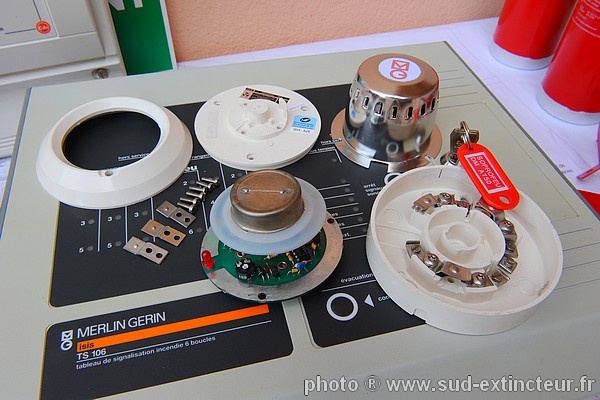

Image ci-contre :
• plateau supérieur : chambre à ionisation.
• plateau inférieur : circuit imprimé
Ne jamais démonter !

---

  Voir le calendrier du retrait des détecteurs ioniques en France.

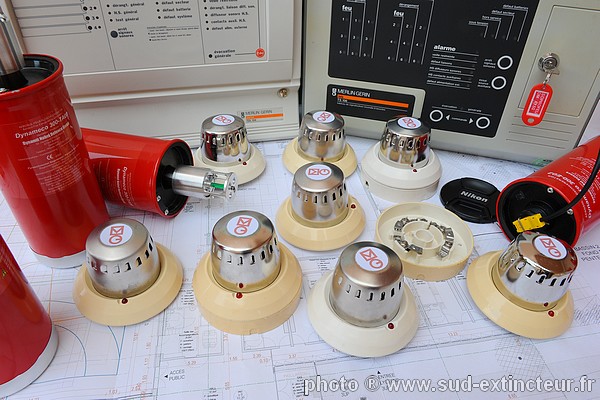

Remarque : certaines photographies laissent apparaître des produits "DYNAMECO" utilisés dans le cadre de l' Article GC8 : extinction automatique de feux de friteuses dans les grandes cuisines.

Page créée en Juin 2014 - Photographies produites par Nikon.
